1、 適合在AC85V-AC300V惡劣寬電壓變化的場合連續工作；
2、采用低功耗環保設計自身功耗小于0.5W，低碳環保；
3、完善的過流、過壓、欠壓、漏電、短路保護功能，保證用電環境、設備和人身安全；
4、采用軟硬件濾波算法，解決了傳統保護器誤跳的困擾；
5、準確快速地識別故障，隔離永久性故障，排除瞬時性故障，快速自恢復供電，保障網絡運行正常；
6、合閘前檢測，避免了二次重合供電對故障設備的損害；
7、產品采用標準35mm導軌安裝方式，安裝維護方便,可以方便地集成到設備中；

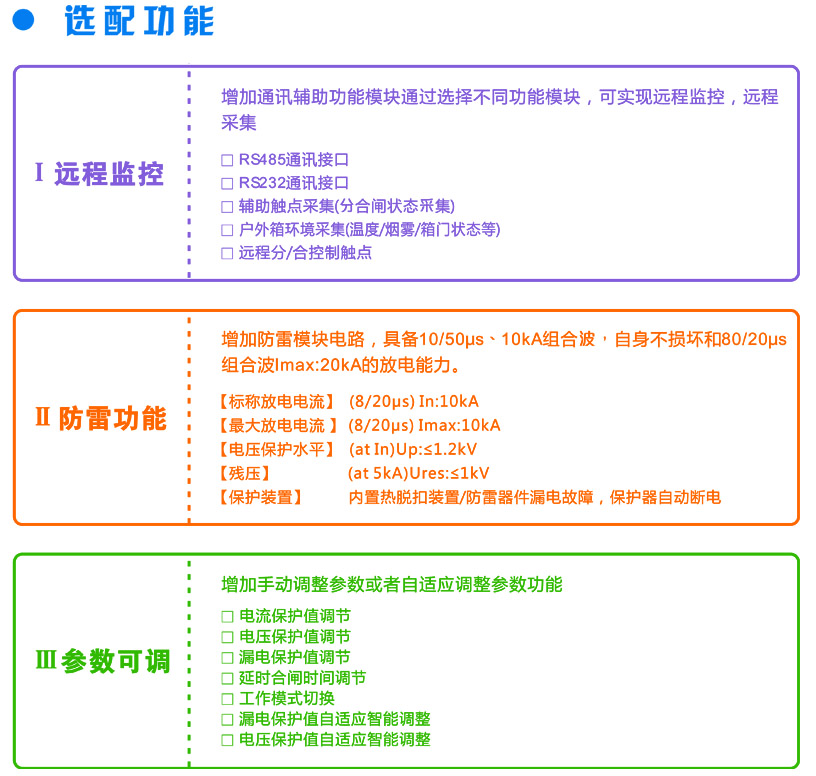

8、通過RS485接口可隨時監控故障信息；
9、采用全隔離、互感采樣技術，保障產品穩定可靠；
10、采用多級串聯防雷保護，降低故障率，延長用戶設備壽命。
|
項目
|
型號
|
|
|
JPJ-AR-10A
|
JPJ-AR-16A
|
JPJ-AR-32A
|
JPJ-AR-63A
|
|
額定負載電流
|
10A
|
16A
|
32A
|
63A
|
|
過流動作時間
|
2S
|
|
|
|
|
工作電壓范圍
|
85~300VAC
|
85~300VAC
|
85~300VAC
|
85~300VAC
|
|
短路動作電流
|
50A
|
50A
|
50A
|
50A
|
|
短路動作時間
|
30ms
|
|
|
|
|
漏電動作電流
|
≥30mA
|
|
|
|
|
漏電不動作電流
|
≤15mA
|
|
|
|
|
漏電動作時間
|
30ms
|
|
|
|
|
過壓動作電壓
|
≥275±5V，265V自動恢復供電
|
|
|
欠壓動作電壓
|
≤100±5V，150V自動恢復供電
|
|
|
過欠壓動作時間
|
＜100ms
|
|
|
|
|
重合閘間隔時間
|
30s/30m/1h（可選）
|
|
|
|
重合閘復位時間
|
5s
|
|
|
|
|
功耗
|
＜1W
|
|
|
|
|
通訊功能
|
可選
|
|
|
|
|
抗浪涌能力
|
10/50μs，10kA自身不損壞
|
|
|
|
工作溫度
|
-40~65℃
|
|
|
|
|
貯存溫度
|
-40~70℃
|
|
|
|
|
相對濕度
|
10%~90%
|
|
|
|
|
外形尺寸
|
90L*98W*66H(mm)
|
|
|
|
安裝方式
|
導軌式安裝
|
|
|
|
|
屏幕類型
|
指示燈顯示
|
|
|
|
一、設備連接：先把下游設備連接到產品輸出端，然后將產品輸入端與市電或其他設備連接，檢查無誤之后合上上游線路上的開關（鍘刀或空開）。
二、通電測試：接通電源開關3 -5秒之后，自動重合閘用電保護器接通電路，按住〖試驗〗按鈕,本產品立即切斷電路,紅色〖漏電〗指示燈亮,30秒后自動恢復供電,此時,自動重合閘用電保護器進入正常工作狀態。
1. 通電后將電源開關置于〖ON〗，〖運行〗指示燈亮，表示本保護器已通電。
2. 自動合閘，〖輸出〗指示燈亮，表示供電正常。
3. 按下〖試驗〗按鈕，或者用電設備出現＞30 mA漏電流，本產品立即斷開輸出線路，說明漏電保護功能正常。此時〖漏電〗指示燈亮。本產品將在30秒后進行第一次自動重合閘。若漏電故障持續存在，合閘后將又立即跳閘，本產品將在30分鐘后第二次重 合閘，如漏電故障仍存在，則60分鐘后第三次重合閘。經過三次合閘后，若漏電故障仍然存在，則本產品將進入自鎖狀態，不再進行重合閘?？赏ㄟ^遙控復位或者手動切斷電源進行復位。（本產品重合間隔時間為30s/1m/2m/5m/10m/20m/30m/60m,可根據實際情況，按客戶要求更改）。這時應斷開產品上的電源開關，排除故障后，再通電，才能在自動重合閘。備注：若合閘后10秒內沒有故障，故障次數自動清零。
4. 過流保護：若供電電流 ≥1. 15In,則將進入過流保護狀態，跳閘切斷供電。此時〖短路〗指示燈亮。在30秒后本產品自動重合閘。
5. 過壓保護：當供電電壓 ≥275±10V時，本產品進入過壓保護狀態，跳閘切斷供電。此時〖電壓〗指示燈長亮。30秒鐘后本產品自動重合閘。
6. 欠壓保護：當供電電壓 ≤100±10V時，本產品進入欠壓保護狀態，跳閘切斷供電。此時〖電壓〗指示燈閃亮。30秒鐘后，本產品自動重合閘。
三、指示燈及其功能：自動重合閘用電保護器指示燈板上有五個指示燈,從左至右分別稱為〖運行〗、〖電壓〗、〖漏電〗、〖短路〗、〖輸出〗。
1. 〖運行〗指示燈為綠色，運行狀態下為秒閃。
2. 〖電壓〗指示燈為紅色，指示秒閃時，表示市電欠壓狀態；指示燈長亮?xí)r，表示市電過壓狀態；指示燈快閃時，表示輸入電壓有故障且處在閉鎖狀態。
3. 〖漏電〗指示燈為紅色，指示燈長亮?xí)r，表示輸出回路漏電；指示燈快閃時，表示回路有漏電且處在閉鎖狀態。
4 . 〖短路〗指示燈為紅色，指示燈長亮?xí)r,表示過流或短路故障；指示燈快閃時，表示輸出回路有過流或短路故障且處在閉鎖狀態。
5. 〖輸出〗指示燈為綠色，當輸出燈長亮?xí)r，表示本設備處在正常輸出狀態，請注意用電，以免觸電！當輸出燈熄滅時，表示本設備處在斷開狀態（即無輸出）。
JPJ-AR系列自動重合閘用電保護器主要適用于廣電信號收發射塔（基站）、移動、聯通、電信無人值守基站、通信機房機柜、平安城市視頻監控、智能交通監控、卡口、電子警察、交通信號燈、超速抓拍、燈具照明、機場供電、鐵路供電系統、油井抽油監控系統等。該產品有空氣開關和漏電開關所有功能，具有漏電、短路、過流、過壓、低壓等故障保護識別檢測功能，當電路發生其中任一故障時，會自動跳閘，故障解除之后會自動合閘供電，無需派人去現場合閘。
