1、交流(逆變器)輸入路數為多路可選;
2、電能計量電表鉛封裝置;
3、輸入防雷器保護;
4、輸入、輸出斷路器控制;
5、主開關含欠壓/失壓脫扣功能,檢有壓自動重合閘功能(選配);
6、RS485遠程監控功能(選配);
7、與電網的可視斷點(隔離刀閘)。
用戶并網配電箱配置表
|
序號
|
元器件型號規格
|
數量
|
單位
|
1
|
微型斷路器32A 2P
|
2
|
只
|
2
|
雙擲刀閘32A 2P
|
1
|
組
|
3
|
JPJ自動重合閘保護器 32A 2P
|
1
|
只
|
4
|
浪涌保護器 2P 20KA
|
1
|
組
|
5
|
箱體
|
1
|
臺
|
在光伏發電系統中,為了保護計量光伏發電的總量、方便故障檢修、提高產品的安全性和可靠性時需要在并網逆變器與電網之間增加控制/計量裝置。
交流并網箱應具有防雷保護、合理并網、電能累計、孤島保護、過電流保護、過電壓保護、運行參數顯示和狀態指示等一系列功能。

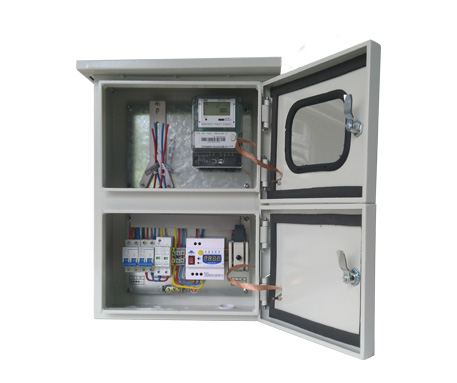

本公司生產的交流并網箱具備了以上各種功能要求,與光伏并網逆變器配套使用可組成一套完整的光伏發電系統解決方案。
選擇交流并網箱時,用戶可以根據后端并網點的數量、光伏功率功率和并網點的類型進行合理分配,然后經過斷路器控制和防雷器保護之后輸出上網。
本實用新型涉及一種分布式光伏智能并網箱,主要用于將光伏電源接入大電網,并實現并離網的智能化,也可用于微電網或其他類似系統同大電網之間的連接。
